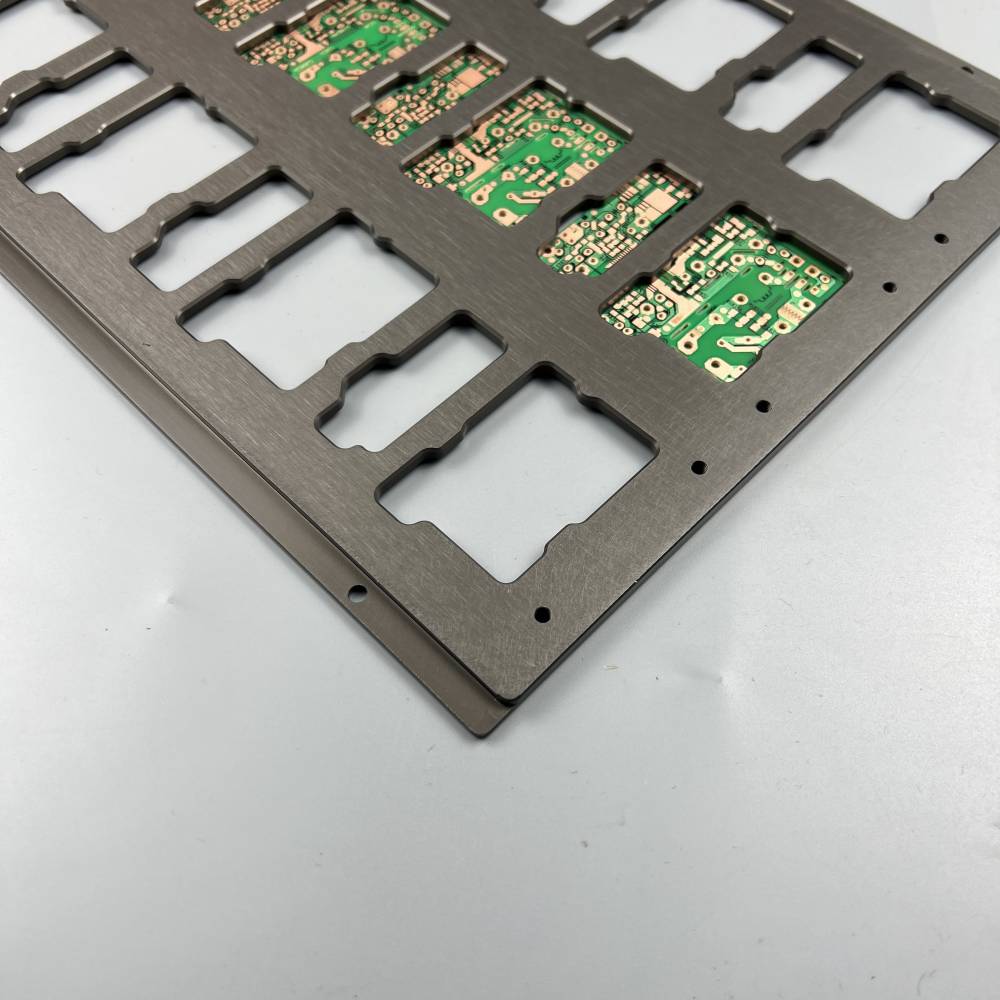

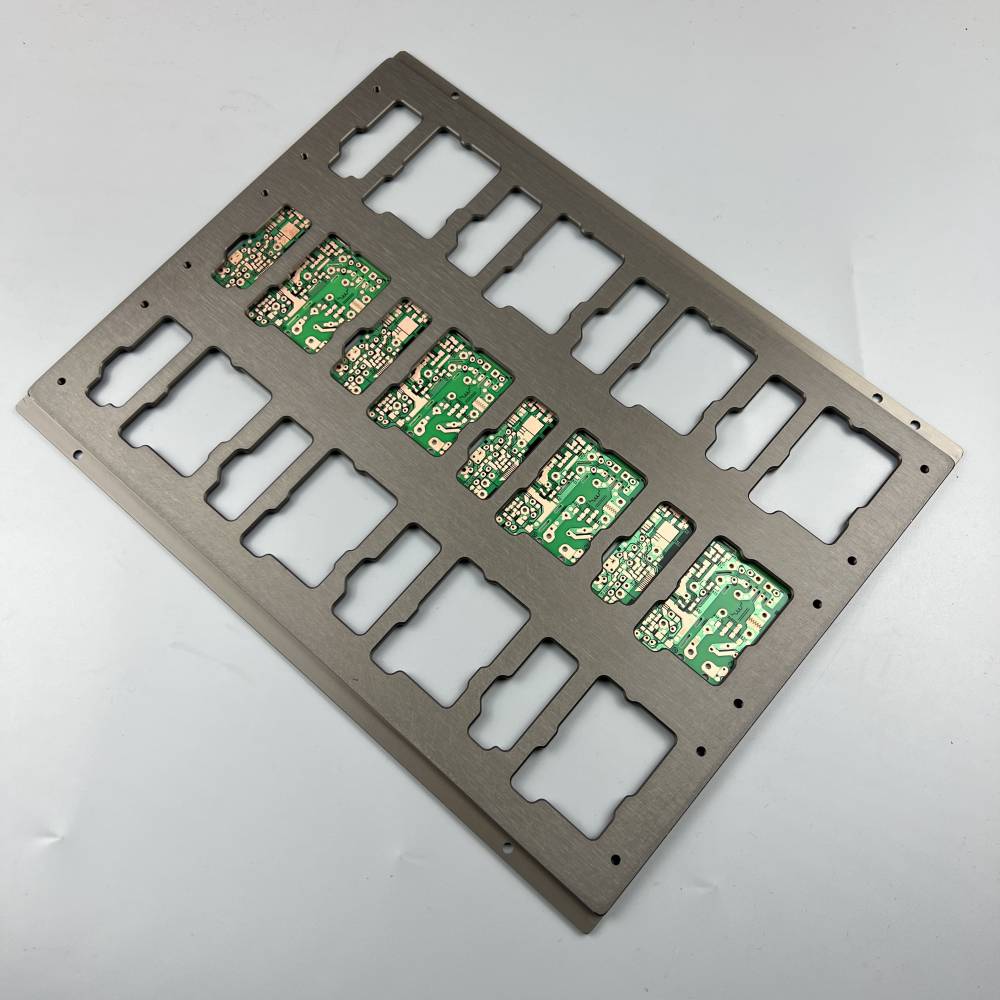

FPC磁性治具是一種專門用于固定、定位和輔助加工柔性印刷電路板（FPC, Flexible Printed Circuit） 的特殊工裝夾具，其核心特點是利用磁吸原理實現快速、無損的裝夾。以下是詳細說明：

一、核心功能與原理磁吸固定

在治具底座內嵌入永磁鐵或電磁鐵，F(xiàn)PC通過覆蓋磁性材料的載板（如磁性鋼片）吸附固定。

優勢：無需物理壓扣或膠粘，避免損傷FPC脆弱表面。

定位

治具表面設計有定位銷或光學對位標記，確保FPC與加工設備（如貼片機、檢測儀）對位。

二、核心結構組成組件作用

磁性底座 內置磁鐵陣列，提供均勻吸附力。

可換載板 表面貼附磁性材料，承載FPC；可針對不同F(xiàn)PC型號快速更換。

定位系統 包含定位孔、PIN針或視覺標記，確保FPC位置精度（±0.05mm）。

避空槽設計 避開FPC上的金手指、元器件等凸起部位，防止壓傷。

隔熱層 （可選）在回流焊治具中阻隔高溫，保護磁鐵性能。

三、關鍵應用場景SMT貼片

在貼裝電子元件時固定柔性電路板，防止高溫變形。

FPC檢測

用于AOI（自動光學檢測）或電性測試，確保測試穩定性。

激光加工

精密切割/鉆孔時保持FPC平整無位移。

攝像頭模組組裝

固定手機/車載攝像頭的柔性排線，避免折痕。
